Série B..LD

EEMAC / NEMA 1

Caniveaux de filerie

Utilisation

Type 1, boîtiers conçus pour la conduite de câbles à l'intérieur.

Les caractéristiques techniques peuvent être modifiées sans préavis.

Construction

  • Acier jauge 16
  • Raccord fourni avec chaque longueur
  • Loquet de cadenassage rétractable

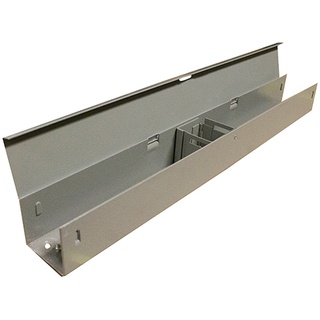

  • Séparateurs de câbles installés en usine (spécifiez si les séparateurs sont en position verticale ou horizontale à l'intérieur des raccords)
  • Peinture extérieure et intérieure en poudre texturée polyester grise ANSI/ASA61

Aussi disponible

  • Aluminium, Acier inoxydable & Acier galvanisé
  • Perforations & fentes d'aération
  • Jauge renforcée pour passe-fils dont la dimension excède 6''x6''
Description Numéro de produit Poids Lbs
  2.5'' x 2.5''

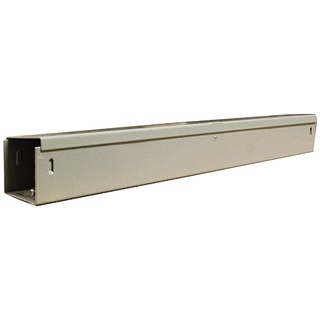

Section de caniveau de 12'' B21LD 2
Section de caniveau de 24'' B22LD 4
Section de caniveau de 60'' B25LD 11
Section de caniveau de 96'' B28LD 20
Coude 90° B290E 1.25
Coude 45° B245E 1.25
Coude 22.5° B225E 1

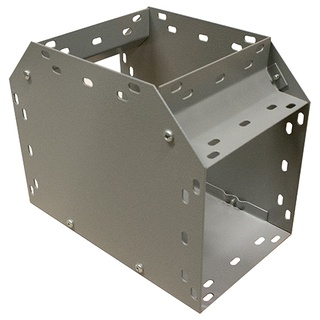

Raccord en T B2T 1.5

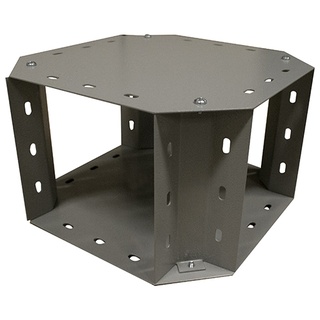

Raccord en croix B2CF 2
Support (hori. & vert.) B2H 0.25
Plaque de fermeture B2CP 0.25
Adaptateur B2AD 0.25
Raccord B2J 0.25
Séparateur de 12'' B21B 0.5
Séparateur de 24'' B22B 1
Séparateur de 60'' B25B 3
Séparateur de 96'' B28B 5



Description Numéro de produit Poids Lbs
  4'' x 4''
Section de caniveau de 12'' B41LD 4
Section de caniveau de 24'' B42LD 7
Section de caniveau de 60'' B45LD 18
Section de caniveau de 96'' B48LD 33
Coude 90° B490E 2
Coude 45° B445E 1.5
Coude 22.5° B425E 1.5
Raccord en T B4T 2.5
Raccord en croix B4CF 2.25
Support (hori. & vert.) B4H 0.5
Plaque de fermeture B4CP 0.5
Adaptateur B4AD 0.75
Raccord réducteur 4'' à 2.5'' B42R 1.5
Raccord B4J 0.5
Séparateur de 12'' B41B 1
Séparateur de 24'' B42B 2
Séparateur de 60'' B45B 5
Séparateur de 96'' B48B 9



Description Numéro de produit Poids Lbs
  6'' x 6''
Section de caniveau de 12'' B61LD 5
Section de caniveau de 24'' B62LD 10
Section de caniveau de 60'' B65LD 26
Section de caniveau de 96'' B68LD 49
Coude 90° B690E 4
Coude 45° B645E 2.5
Coude 22.5° B625E 2
Raccord en T B6T 4
Raccord en croix B6CF 4
Support (hori. & vert.) B6H 0.75
Plaque de fermeture B6CP 1
Adaptateur B6AD 1
Raccord réducteur 6'' à 4'' B64R 2
Raccord B6J 0.75
Séparateur de 12'' B61B 1
Séparateur de 24'' B62B 3
Séparateur de 60'' B65B 7
Séparateur de 96'' B68B 14
